滚筒式顶升移载装置--物流包装生产线移载装置的分类与工作原理（之一）
滚筒式顶升移载装置--物流包装生产线移载装置的分类与工作原理（之一） Date: 2017/3/20了解了物流包装生产线移载装置的分类与选型原则之后，下面我们温岭万新再为大家详细介绍下物流包装生产线移载装置的结构特点与工作原理。
滚筒式顶升移载装置
①结构特点。滚筒式顶升移载装置由两套互相垂直的输送装置，一套气动或液压顶升机构及机架组成。两套互相垂直的输送装置为多条窄带输送装置和电动滚筒输送装置，气动或液压顶升机构的作用是按功能要求使两套输送装置交替工作，实现物品的十字方向分流和转向输送，移载装置不旋转。该设备为三维空间运动模式，其中多条窄带输送装置一般由直联式电机减速机驱动主传动轴。在主传动轴上设有一组带轮，带动输送窄带运动，起到输送目的。电动滚筒输送装置是由多个电动滚筒并列安装组成，电动滚筒内置电机，体积小且免维护。气动或液压顶升机构是由升降气缸或油缸、升降平台、导向轴、直线轴承和辅助支撑等组成，通过气缸或油缸的升降，实现被输送物品在两套互相垂直的输送装置上的转换，达到改变物流流向目的。结构如图1所示。

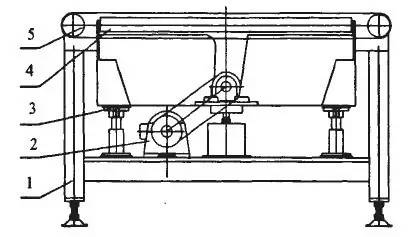

图1 滚筒式顶升移载装置
1-机架 2-电机 3-顶升机构 4-滚筒输送装置 5-皮带输送装置
②工作过程描述。当被输送物品从皮带方向进人移载装置，皮带输送装置运转，光电检测物品到位后，皮带输送装置停止运转。顶升式电动滚筒输送装置在气动或液压执行机构的驱动下升起，并启动电动滚筒将被输送物品按指定方向(正转或反转)送出移载装置，经光电检测物品离开后。顶升式滚筒输送装置下降复位。同时电动滚筒停止运转。当被输送物品从滚筒方向进入移载装置，顶升式滚筒装置输送装置在气动或液压执行机构的驱动下升起，同时电动滚筒开始转动。光电检测物品到位后，电动滚筒停止运转，顶升式滚筒输送装置下降复位．皮带输送装置开始运转，将被输送物品送出移载装置，经光电检测物品离开后，皮带输送装置停止运转。该设备对大件物品与小件物品的适用性强，十字分流性能稳定、效果好，占用空间小，能满足系统功能需要。
